Prečo a ako správne vyriešiť dilatáciu potrubia

Predpokladajme, že montujete 10 metrovú stupačku na pitnú vodu v bytovom dome.
Montáž prebieha pri aktuálnej teplote vzduchu, čo je cca 10°C.
Uvediete do prevádzky a do systému začne prúdiť voda s teplotou 70°C.

Viete, o koľko „narastie“ táto stupačka v dôsledku tepelnej rozťažnosti potrubia?
Ak použijete rúrku z PP-R, bude nárast zhruba 72 mm.
Ak použijete HERZ plasthliníkovú rúku PE-RT, bude nárast 5 x menej, zhruba 14 mm.

Čím viac sa rúrka predĺži, tým väčšiu pozornosť si vyžaduje správna kompenzácia.

Základné predpoklady správnej dilatácie potrubia :

1. NEZABUDNÚŤ = navrhnutá v projekte + zrealizovaná počas montáže

2. NAPROJEKTOVAŤ = návrh riešenia dilatácie, výpočet minimálnej dĺžky ohybu, rozmiestnenie klzných a pevných bodov

3. NAMONTOVAŤ = technicky správne vyhotovenie pevných a klzných bodov

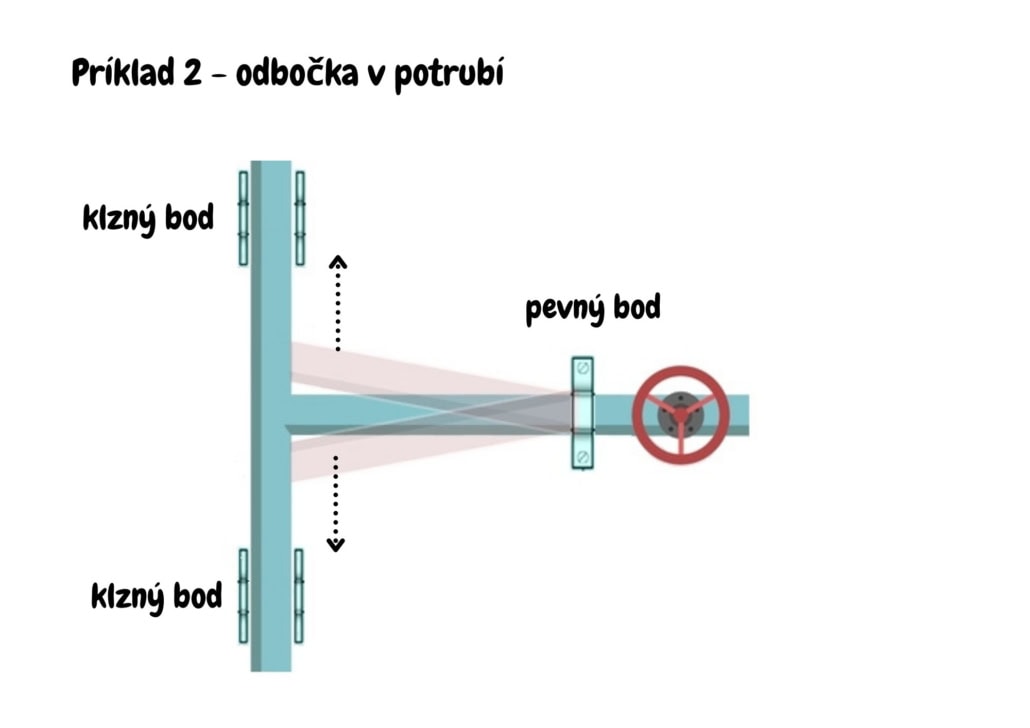

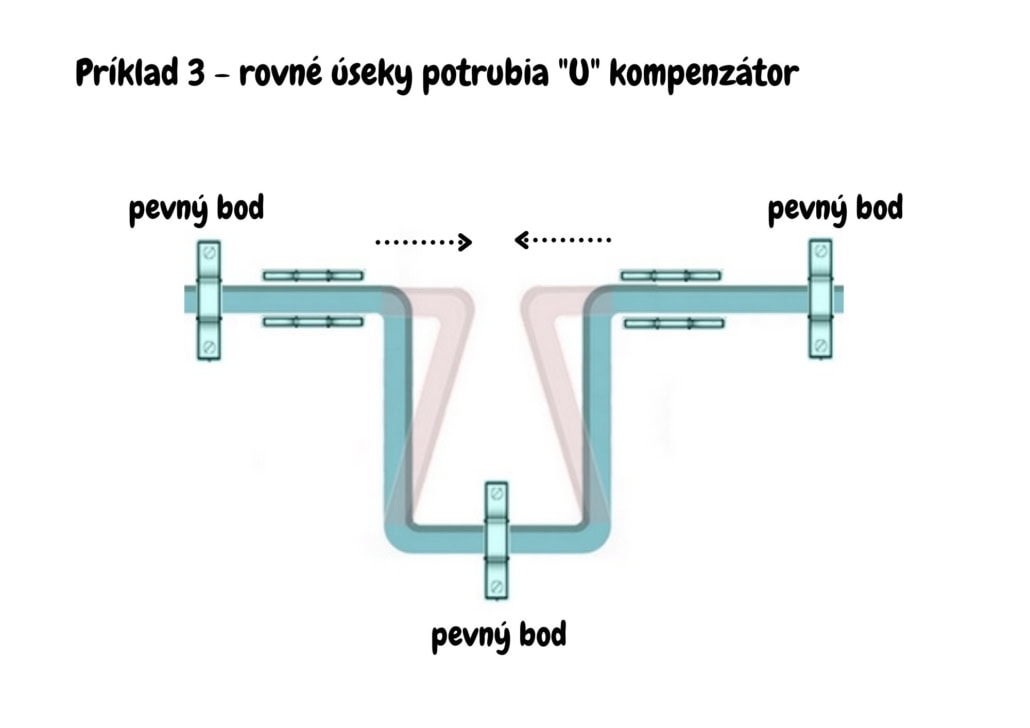

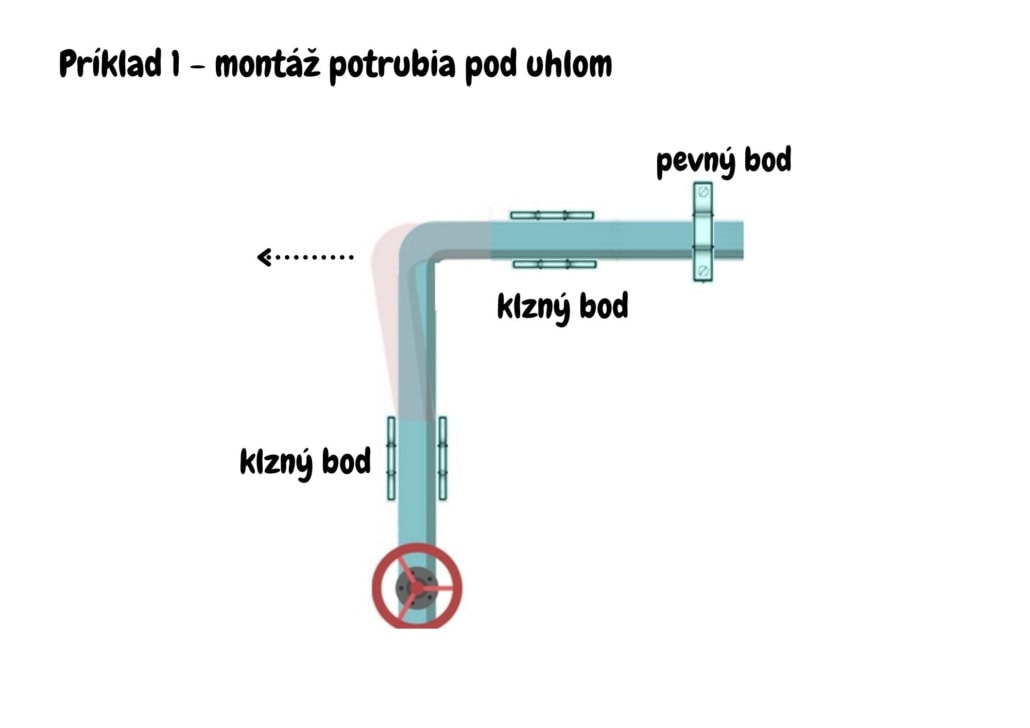

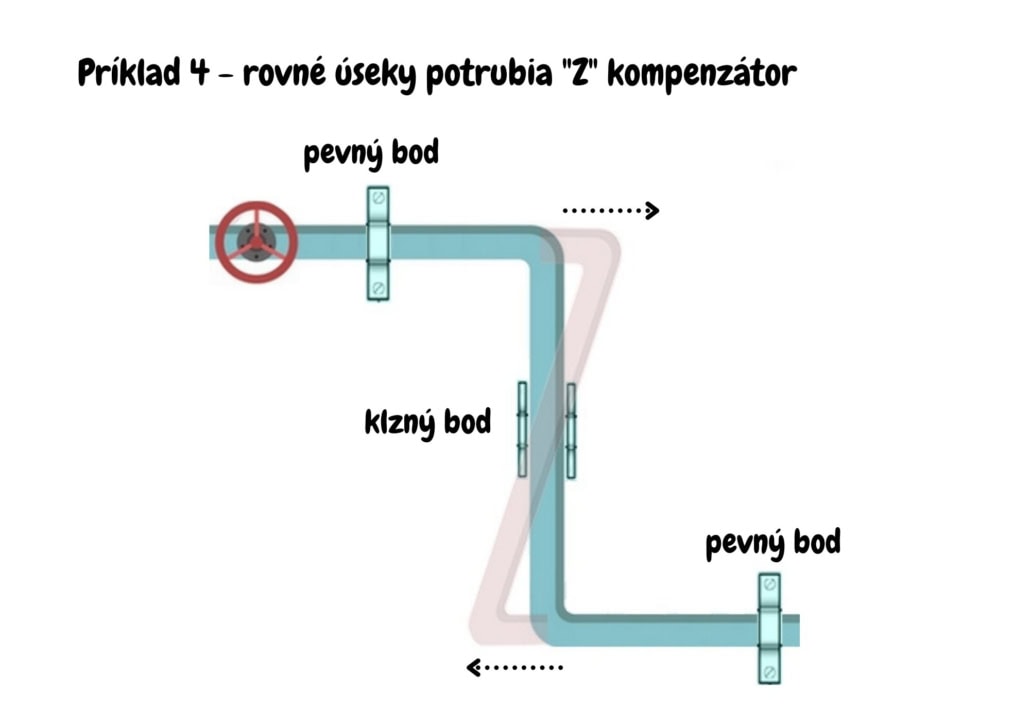

Príklady riešenia dilatácie:

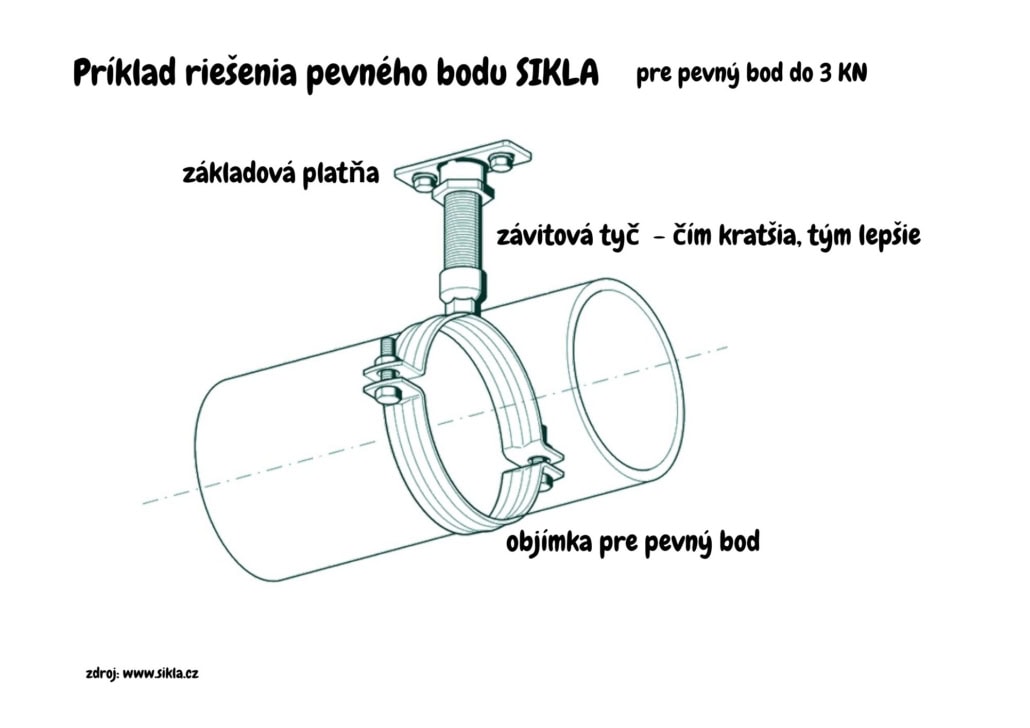

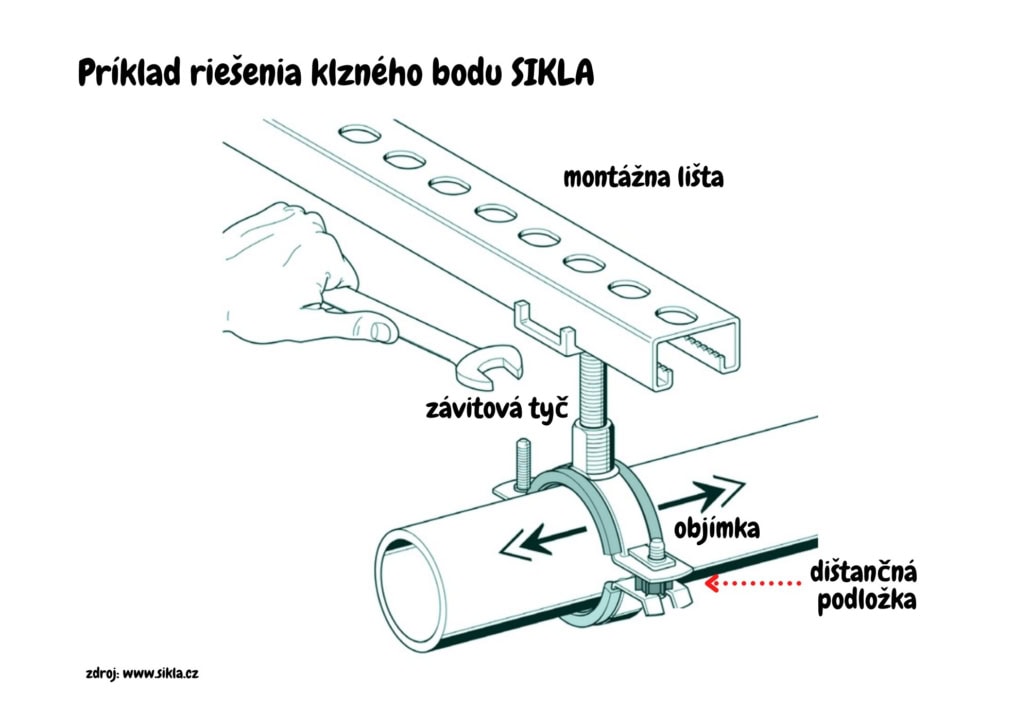

Príklady vyhotovenia pevného a klzného bodu:

Kedy netreba riešiť kompenzáciu:
1. Ak je rozdiel teplôt medzi teplotou okolia počas montáže potrubia a teplotou vody, ktorá bude prúdiť v rozvodoch menej ako 10 K
2. Ak je dĺžka rovného úseku potrubia menej ako 10 metrov s tým, že v strede potrubia je potrebné umiestniť pevný bod
