Popis
je tlakovo závislá bytová stanica určená pre pripojenie nízkoteplotného vykurovania (napr. podlahové vykurovanie), prípravu teplej pitnej vody a cirkuláciu teplej pitnej vody v jednotlivých bytoch napojených na centrálny zdroj tepla 2-rúr. systém. Nízkoteplotné vykurovanie v byte je regulované na konštantnú teplotu vykurovacej vody. Bytová stanica je kompaktná a pevne zabudovaná.
Max. prietok teplej pitnej vody: 22 l/min. (10/50°C)
Max. prevádzkový tlak: 10 barov
Max. teplota prívodnej vody od zdroja tepla: 85°C
Min. statický tlak studenej vody.: 2,5 bar
Max. diferenčný tlak: 200 kPa
Max. vykurovací výkon: 10 kW
Hmotnosť v prázdnom stave: 18 kg

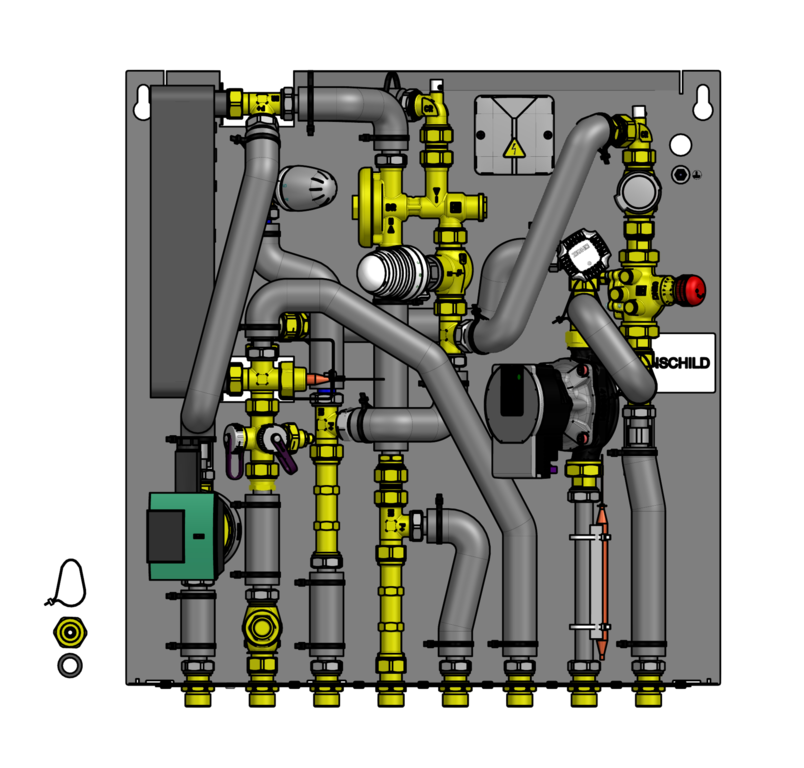

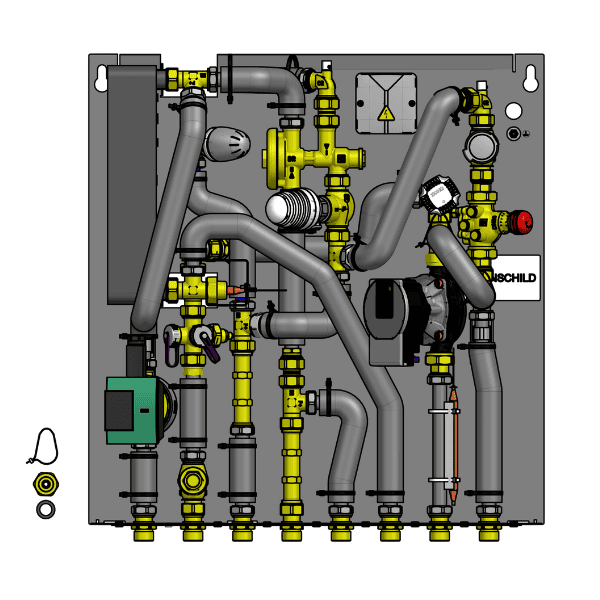

Bytová stanica obsahuje:
– doskový z nehrdzavejúcej ocele meďou spájkovaný
– regulátor tlaku a teploty pre riadenie ohrevu teplej pitnej vody
– zónový ventil s termostatickou hlavicou pre obmedzenie teploty výstupnej teplej pitnej vody – z výroby nastavený na +50°C
– letný bypass pre nepretržitú pripravenosť pre potreby ohrevu teplej aj v letnom období – z výroby nastavený na 45°C.
– regulátor tlakovej diferencie VS-TS s obmedzovačom objemového prietoku na strane vykurovania s pripojovacím závitom M 28×1,5 pre pre možnosť osadenia pohonu
– regulácia vykurovacej vody na konštantnú teplotu v rozsahu nastavenia 20°-50°C, ktorá pozostáva zo zónového ventilu, termostatickej hlavice s príložným snímačom, bezpečnostného termostatu a obehového čerpadla
– zónový ventil s termopohonom (230 V / 50 Hz) na primárnej strane vykurovania pre možnosť riadenia nízkoteplotného vykurovania za stanicou pomocou regulátora priestorovej teploty
– medzikus pre vodomer dĺžky 110 mm – G 3/4″ na prívode studenej vody do bytovej stanice, vhodný pre nepretržitú prevádzku
– medzikus pre merač tepla dĺžky 110 mm – G 3/4″, vhodný pre nepretržitú prevádzku
– filter na prívodnom potrubí od zdroja tepla
– 2 x odvzdušňovací ventil
– zátku M 10×1 pre snímač merača tepla tepelnoizolačný obal potrubia
– možnosť pripojenia cirkulačného potrubia teplej pitnej vody cirkulačný set obsahuje: cirkulačné obehové čerpadlo
a pripojovacie potrubia
Objednávať samostatne: HERZ Predmontovanú konzolu 1 4021 88 s 8 guľovými kohútmi pre napojenie stanice na rozvodné potrubie
